1°) Les différents dipôles :

a- La pile :

Les deux bornes de la pile ne sont pas identiques. La pile est polarisée : elle possède un pôle positif, la borne « + » et un pôle négatif, la borne « - ».

b- La lampe :

La lampe brille aussi bien, quelque soit le sens de branchement. La lampe n’est pas polarisée.

c- Le moteur :

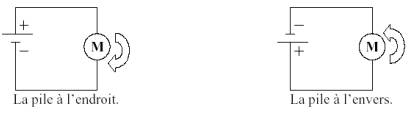

Lorsqu’on branche un moteur sur une pile, il tourne dans un sens. Si on branche la pile à l’envers, le moteur tourne dans l’autre sens. Le moteur est polarisé.

d- La diode :

a-     Présentation de la diode :

L’anneau blanc de la diode est représenté sur sa schématisation par une barre. Le triangle indique le sens dans lequel le courant peut traverser la diode.

b-  Expérience :

La lampe reste éteinte : le courant ne passe pas	En rouge, les flèches indiquent le sens du courant.

c-   Conclusion

Une diode est un composant électronique qui ne laisse passer le courant que dans un sens, appelée sens direct ou sens passant de la diode.

Dans l’autre sens, la diode est dite bloquée.

Dans le dessin de la diode, la flèche indique le sens passant de la diode. (Branchée dans le sens passant, la diode se comporte comme un interrupteur fermé. Dans l’autre sens, elle se comporte comme un interrupteur ouvert.)

e- La D.E.L. :

Les D.E.L. sont des diodes qui s’éclairent lorsqu’un courant les traverse.

En brillant, une D.E.L. signale le sens du courant qui le traverse. (C’est un témoin de circulation du courant).

Applications : Les diodes sont utilisées pour :

• déterminer le sens du courant.
• Pour imposer une absence de courant.

2°) Vocabulaire :

         Borne : Endroit où l’on branche l’appareil.

         Polarisé : Se dit d'un appareil qui possède un sens de branchement précis.

         Pôle : Une des bornes d’un appareil polarisé.
